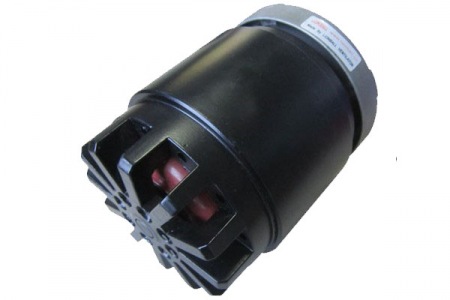

開放式外轉子風機電機

1.產(chǎn)品簡介

　　該系列電機為開放式外轉子風機電機。是額定電壓為220V和120V的4級或6級單相電容運轉電機。定子鐵芯的厚度有35mm，47mm和60mm三種可供選擇，最高轉速可達到1600rpm。防護等級為IP00，產(chǎn)品主要應用于貫流風機(橫流風機)上。

2.技術參數(shù)

型號Model	額定電壓Voltage V	頻率  Frequency  Hz	額定電流CurrentA	輸入功率Input Power W	轉速Speed   RPM	電容Capacitor μF	凈重Netweight Kg	曲線   Curve
YWF4E-102-35	220	50	0.5	110	1350	4	2.5	1
	120	60	1.65	190	1600	16	2.5	a
YWF6E-102-35	220	50	0.45	100	900	2.5	2.5	2
	120	60	0.7	80	1080	8	2.5	b
YWF4E-102-47	220	50	0.7	150	1350	5	3.5	3
	120	60	2.35	270	1600	22	3.5	c
YWF6E-102-47	220	50	0.55	120	850	3	3.5	4
	120	60	1.15	135	960	12	3.5	d
YWF4E-102-60	220	50	1	215	1350	6	4.5	5
	120	60	2.55	300	1600	32	4.5	e
YWF4E-102-60	220	50	0.65	145	880	4	4.5	6
	120	60	1.5	180	1050	20	4.5	f

3.結構圖紙

4.扭矩圖

A. 4P，220V/50Hz扭矩圖

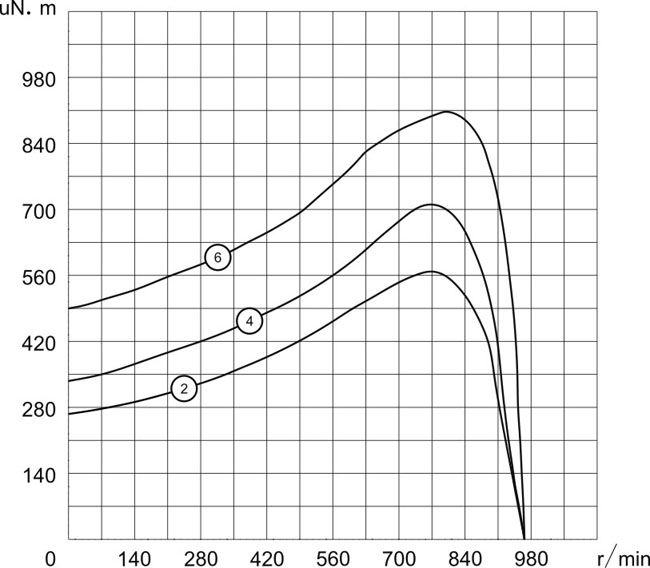

B. 6P,220V/50Hz扭矩圖

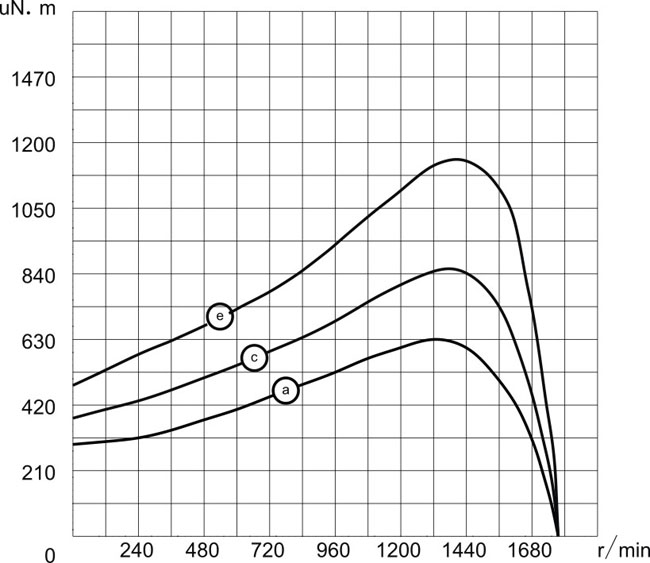

C. 4P,120V/60Hz扭矩圖

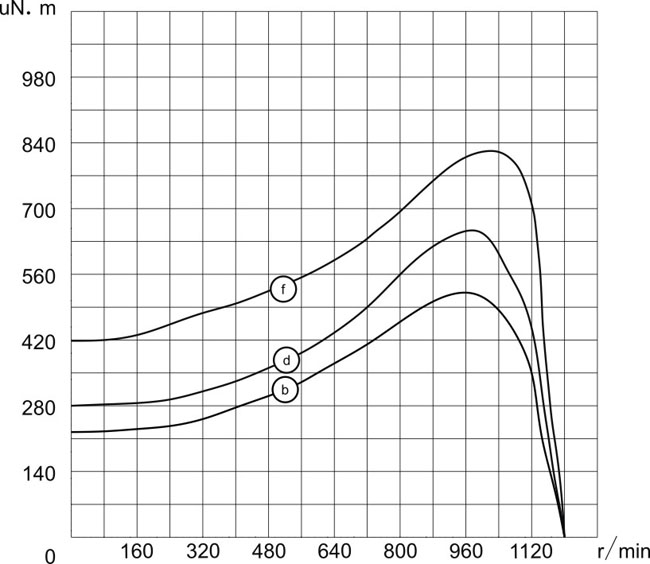

D. 6P-120V/60Hz扭矩圖
